Экспериментальные истребители серии Е прородители МиГ-21

Экспериментальные истребители серии Е (часть-1) прородители МиГ-21


На сегодняшний день название ОКБ «МиГ» находится на слуху у людей, даже достаточно далеких от авиации и авиационной техники. В России эта аббревиатура у многих ассоциируется с авиастроением и истребителями в частности. Предприятиями, которые входят сегодня в российскую корпорацию «МиГ», был вписаны самые славные страницы в историю не только российской, но и мировой авиации. За время своего существования ОКБ «МиГ» создало более 450 проектов боевой авиационной техники, из которых 170 получили путевку в жизнь, а 94 проекта производились серийно. Всего же на отечественных заводах было произведено порядка 45 000 самолетов под маркой «МиГ», из них практически 11 000 были поставлены на экспорт в другие страны. Помимо этого за рубежом по лицензии было произведено более 14 000 истребителей «МиГ».

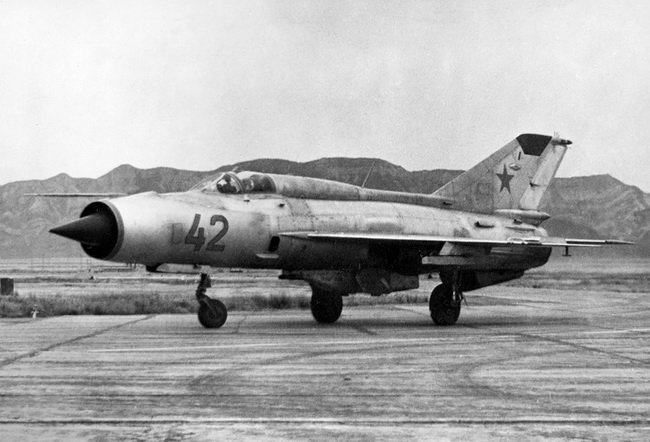

Самым массовым и одним из самых известных истребителей под маркой «МиГ» стал многофункциональный истребитель МиГ-21, который серийно выпускался в СССР с 1959 по 1985 годы. Данный самолет стал самым распространенным сверхзвуковым самолетом в мире и успел принять участие во многих военных конфликтах. Благодаря массовому производству, самолет отличался достаточно низкой стоимостью, так МиГ-21МФ, к примеру, стоил дешевле, чем БМП-1. При этом в Китае экспортная версия истребителя под названием F-7 продолжает выпускаться по сей день.

Созданию этого популярного истребителя, который находился на вооружении боле чем 65 стран мира, а на вооружении некоторых из них продолжает оставаться по сей день, сопутствовала большая проектная работа. Перед тем, как серийные МиГ-21 пошли в массовое производство в ОКБ «МиГ» создали ряд экспериментальных машин под индексами Е-2, Е-4 и Е-5.

Экспериментальный истребитель Е-2

Создание экспериментальных истребителей семейства «Е» стало возможным после появления нового турбореактивного двигателя (ТРД) Р11-300, первоначально данный двигатель обозначался как АМ-11. Разработка данного двигателя велась в ОКБ-300, руководителем проекта был А. А. Микулин. В своем первом варианте Е-1 самолет с треугольным крылом не был реализован, впервые поднялся в небо самолет с индексом Е-2 со стреловидным крылом. Стоит признать, что появившийся в результате развития данного проекта многофункциональный истребитель МиГ-21 лишь весьма отдаленно напоминал своего «прародителя».

У конструкторов истребителя тогда просто не было сомнений в отношении двигателя, который необходимо было выбрать для новой перспективной машины. Основные споры разгорелись лишь при определении формы крыла. При этом инженеры прибегли к имевшемуся у них опыту. Так как к этому моменту стреловидное крыло было достаточно хорошо изучено, именно его выбрали для экспериментального истребителя Е-2, предусмотрев установку в крыло 2-х пушек НР-30 (в то время как постановление правительства требовало установки 3-х).

Официальное задание на постройку нового опытного фронтового истребителя с двигателем AM-11 (максимальная тяга 4 000 кгс, на форсаже – 5 000 кгс) и треугольным крылом было получено 9 сентября 1953 года. Однако по той причине, что опыта постройки самолетов с треугольным крылом в то время у советских конструкторов не было, а стреловидные крылья были отработаны не только в аэродинамических трубах, но и в натурных условиях эксплуатации было принято решение строить самолет в 2-х вариантах: со стреловидным крылом и с треугольным крылом.

При этом теоретически использование треугольного крыла было более предпочтительным, так как оно обеспечивало малое сопротивление и достижение скорости
порядка 1700-2000 км/ч. А конструктивные преимущества позволяли разместить в таком крыле горючее, что увеличивало продолжительность и максимальную дальность полета.

Экспериментальные истребители серии Е (часть-1) прородители МиГ-21

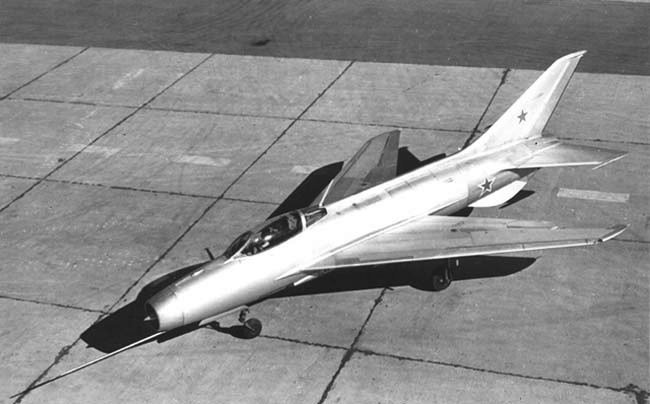

Экспериментальный истребитель Е-2


Свой первый полет экспериментальный истребитель Е-2 совершил уже 14 февраля 1954 года. На истребителе было установлено крыло с углом стреловидности 57° по передней кромке и относительной толщиной в 6%. Для достижения наилучших взлетно-посадочных характеристик были использованы двухсекционные предкрылки и щелевые закрылки. Управление по крену выполнялось с помощью двухсекционных элеронов. Впоследствии для исключения реверса элеронов, который возникал во время некоторых режимов полета, на крыло самолета были установлены интерцепторы.

Для того чтобы не задерживать создание первых опытных образцов истребителя из-за разного рода технических трудностей, которые возникли при доводке нового двигателя АМ-11, на истребителях временно установили двигатель АМ-9. Самолеты с данным двигателем использовались для отработки аэродинамики и проверки управляемости во время проведения заводских испытаний. К определению основных летно-технических характеристик новой машины приступили только после получения доработанных двигателей АМ-11.

На заводские испытания первый самолет Е-2А/1 с новым ТРД Р11-300 (АМ-11) был передан в январе 1956 года. В 1957 году кто-то в ОКБ или в ГАКТ присвоил данному самолету индекс МиГ-23 (тип 63). Слегка переделанный из Е-2 самолет практически год простоял в анагре, ожидая новый двигатель. Отличительной особенностью данного истребителя были выполненные на крыле аэродинамические перегородки (гребни), отсутствующие у предшественника. Впервые в воздух 17 февраля 1956 году данный самолет поднял летчик-испытатель ОКБ Г. А. Седов. Ведущим инженером истребителя на этапе проведения заводских испытаний был А. С. Изотов.

Испытания истребителя Е-2А шли достаточно трудно. Самолету были свойственны высокая чувствительность к небольшим отклонениям ручки управления по крену при больших индикаторных скоростях, а также продольная раскачка, которая была связана с дефектами компоновки системы управления. Также достаточно длительное время было потрачено на устранение дефектов двигателя, по этой причине самолет 11 месяцев находился в нелетном состоянии. Помимо этого, пришлось бороться с поперечной раскачкой и с тряской, которая обнаружилась при полете с большой скоростью на малых высотах.

Экспериментальные истребители серии Е (часть-1) прородители МиГ-21

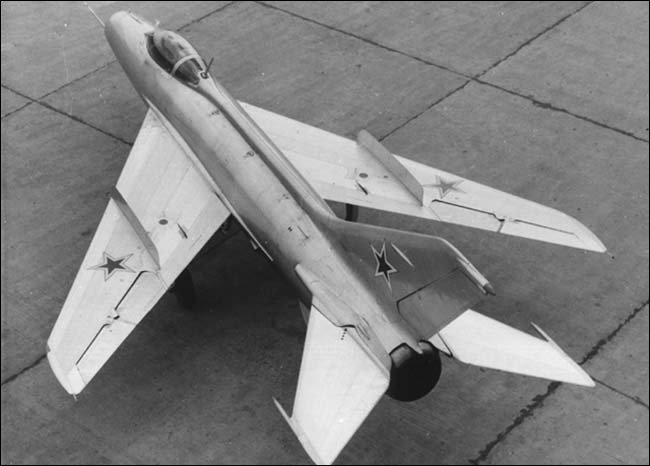

Экспериментальный истребитель Е-2А


Спустя полгода с завода №21 был доставлен второй самолет Е-2А/2, который предъявили в НИИ ВВС для проведения госиспытаний. На этом самолете в 1956-1957 годах было совершено 107 вылетов (на обоих истребителях не менее 165 вылетов), что позволило снять с них все основные характеристики. После того, как ресурс двигателей и оборудования экспериментальных самолетов был выработан, их просто списали за ненадобностью. В ходе проведения испытаний истребитель Е-2А, обладавший полетным весом в 6 250 кг., продемонстрировал следующие показатели: максимальная скорость полета – 1,78М = 1 950 км/ч, время набора высоты 10 000 метров – 1,3 мин., практический потолок – 18 000 метров, дальность полета – 2 000 км. Вооружение данных версий истребителя включало в себя две автоматических 30-мм пушки НР-30, а также две установки для запуска неуправляемых авиационных ракет АРС-57, подвешиваемых под крылом. Для стрельбы на экспериментальном истребителе применялся прицел АСП-5Н, помимо этого предусматривалось использование и бомбового вооружения.

Истребитель Е-2 навсегда остался в разряде опытных образцов, так как заказчик отдал свое предпочтение истребителю, обладающему треугольным крылом. До принятия этого решения серийный завод в Горьком сумел построить 7 истребителей Е-2А. Впоследствии во многом из-за формы крыла истребитель МиГ-21 получил в войсках прозвище – «балалайка».

Экспериментальные истребители Е-4 и Е-5


Е-4 (МиГ-21) представлял собой фронтовой истребитель, обладающий треугольным крылом и двигателем РД-9И. Данный самолет был создан для ускорения летных испытаний самолета Е-5, который обладал планером той же конструкции. Первый полет данного экспериментального истребителя был совершен 16 июня 1955 года, управлял машиной летчик Г. А. Седов. За время проведения заводских испытаний, которые подошли к концу 20 сентября 1956 года, было произведено 109 испытательных полетов. На самолета на практике проверялась аэродинамика планера Е-5, определялись: штопорные характеристики и минимальная скорость полета, аэродинамические силы, воздействующие на фонарь кабины, фокус самолета с отклоненными на 5 град. и др.

Данные испытания помогли проверить на практике разные методы изменения обтекания крыла – как с помощью 3-х аэродинамических гребней на верхней поверхности крыла (2 из них выступали за кромку крыла), так и с помощью 2-х гребней, расположенных на нижней поверхности с увеличением размаха крыла. Модифицированный истребитель Е-4 был передан в ЛИИ, где он произвел серию полетов на больших углах атаки.

Экспериментальные истребители серии Е (часть-1) прородители МиГ-21

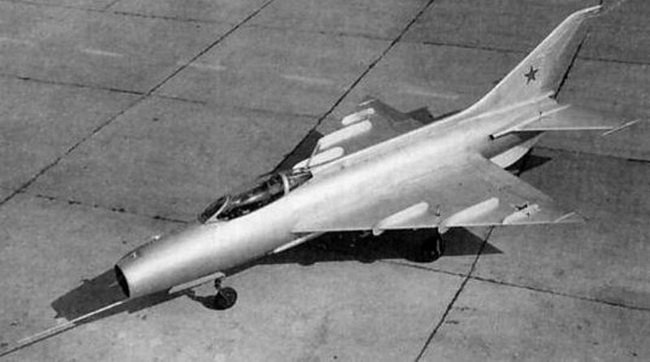

Экспериментальный истребитель Е-4


Е-5 (он же И-500, МиГ-21) – фронтовой истребитель с двигателем АМ-11 и треугольным крылом, которое, как и на версии Е-4, имело 3 аэродинамических гребня. Самолет был построен в 1955 году, совершил свой первый полет 9 января 1956 года. Истребитель пилотировал летчик-испытатель В. А. Нефедов. 20 февраля 1956 года при пожаре двигателя во время наземной отработки разрушилась турбина. Восстановительные работы проводились на заводе с 26 марта по 19 мая 1956 года. После этого самолет успел выполнить 8 испытательных полетов, но испытания пришлось прервать вновь по причине повторного разрушения турбины ТРД.

27 октября 1956 года истребитель был отправлен на завод для дальнейших доработок. До февраля 1957 года велись работы по удлинению носовой части фюзеляжа самолета на 400 мм, в связи с чем на самолет были установлены двигатели Р-11-300 с расширенной форкамерой, которая привела к смещению центровки назад на 5%. В итоге доработанный истребитель Е-5 возобновил испытательные полеты 1 апреля 1957 года и до 26 мая совершил еще 13 вылетов.

В 2000 году, когда широкой авиационной общественности был продемонстрирован новый истребитель МиГ 1.44 МФИ (многофункциональный фронтовой истребитель), который являлся опытно-экспериментальным российским прототипом истребителя 5-го поколения, многие знатоки авиации отметили, что компоновка машины в чем-то напоминает серийный американский истребитель F-16. В то время лишь немногие авиационные специалисты, представлявшие старшее поколение, отметили, что это не совсем так. Новый российский истребитель действительно имеет сходство с F-16, но в то же время американский истребитель повторяет внешние черты опытного микояновского истребителя Е-8, который появился на свет практически на 15 лет раньше F-16. Экспериментальный истребитель Е-8 еще в 60-е годы являлся самолетом, который на много лет опережал свое время.

Опытный истребитель-перехватчик Е-8 разрабатывался как глубокая модернизация серийного истребителя МиГ-21ПФ, однако имел такое количество новых конструкционных особенностей, что ему уже на начальном этапе проектирования в 1960 году решено было присвоить будущий индекс МиГ-23. Первоначально планировалось, что новый истребитель заменить в производстве МиГ-21П и будет массовым самолетом. Создание новой машины велось в соответствии с решение комиссии ВПК от 30 мая 1960 года о разработке истребителя-перехватчика МиГ-23. Данный самолет был развитием МиГ-21ПФ, оснащенным новой системой вооружения С-23, разработанной на основе РЛС «Сапфир-1», инфракрасного пеленгатора «Спектр», а также двух ракет К-23 с увеличенной дальностью полета. Новый истребитель Е-8 предназначался для уничтожения воздушных целей как в передней, так и в задней полусферах в любое время суток в простых и сложных метеоусловиях.

Экспериментальные истребители серии Е (часть-2) Е-8 – опережающий время
МиГ 1.44 МФИ


Главной проблемой при модернизации самолета было то, что диаметр антенны РЛС «Сапфир» в своем первоначальном варианте существенно превосходил диаметр антенны РЛС ЦД-30Т, именно поэтому разместить ее в носовом конусе серийного истребителя МиГ-21 было невозможно. Данный факт привел к перекомпоновке не только носовой части фюзеляжа, но и всего истребителя в целом. От базовой модели, за исключением оперения, крыла и основных опор шасси (и то не в полном объеме), почти ничего не сохранилось. Более того, возросший взлетный вес нового самолета потребовал установки на него более мощного по сравнению с Р-11Ф-300 двигателя, новый самолет нуждался в силовой установке с тягой минимум на 800-1000 кгс больше своего предшественника. При этом новый двигатель должен был обладать габаритами предыдущего, для того чтобы спокойно занять его место.

Интересен тот факт, что новый двигатель был создан не «родным» ОКБ-300 С. К. Туманского, а КБ при серийном заводе, возглавляемым Н. Г. Мецхваришвили. При этом конструкторы применили метод малых приращений основных параметров базовой модели авиадвигателя: по чуть-чуть увеличили диаметр проточной части компрессора и частоту вращения, повысили степень сжатия, изменили профиль лопаток, использовали новые жаропрочные сплавы для изготовления лопаток турбины. Новый двигатель получил обозначение Р-21Ф-300 (также достаточно распространенно его упрощенное наименование Р-21-300). Данный двигатель имел те же системы, что и Р-11Ф-300, включая противообледенительную систему входной части, кислородную подпитку пусковых воспламенителей (позволяло добиться увеличения высотности запуска). При этом его вес и габариты изменились незначительно.

Экспериментальные истребители серии Е (часть-2) Е-8 – опережающий время

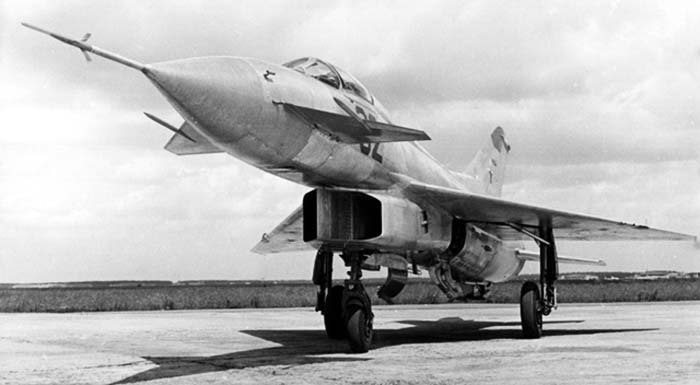

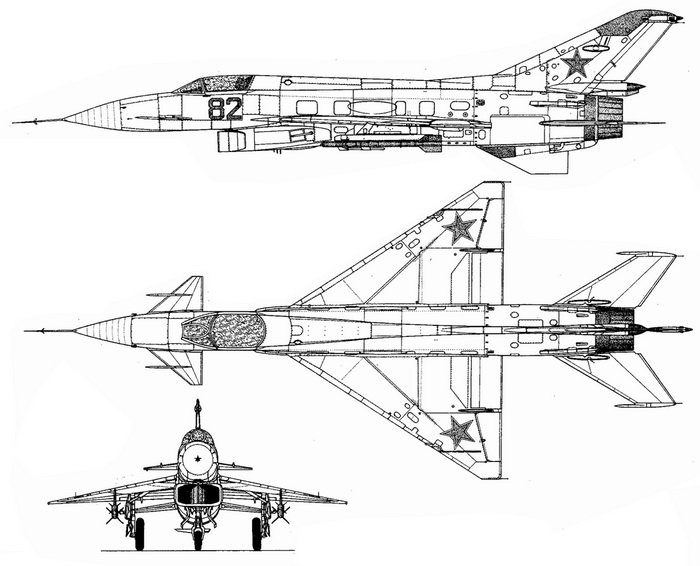

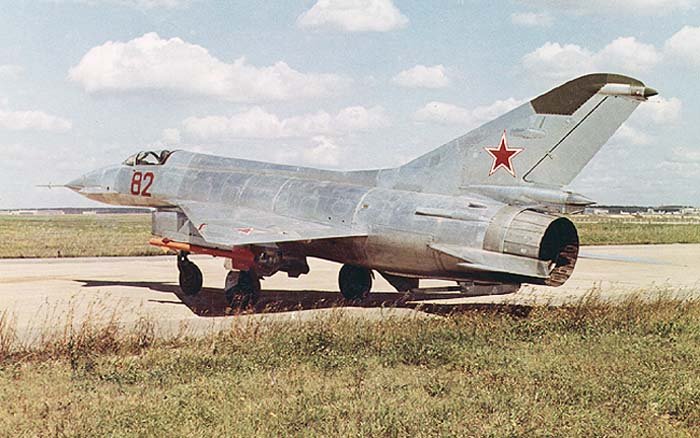

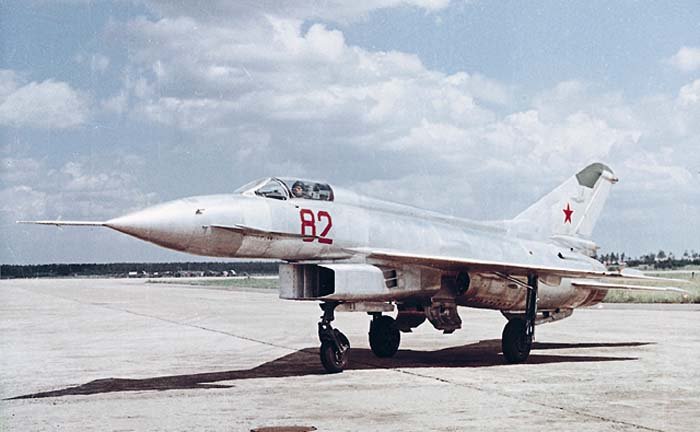

Экспериментальный истребитель Е-8


Новый двигатель успешно прошел стендовые испытания: все требуемые по проекту характеристики были получены уже на 3-м экземпляре авиадвигателя. Создателям удалось повысить его тягу на максимальном режиме работы с 3950 до 4700 кгс, а в режиме форсажа с 6175 до 7200 кгс. Благодаря этому, при взлетном весе истребителя Е-8 в 6800 кг. его тяговооруженность могла превысить единицу.

Среди основных аэродинамических особенностей экспериментального Е-8 можно было выделить три наиболее существенных. Первая – необычный вид воздухозаборника. Вторая – складывающийся во время выпуска шасси подфюзеляжный гребень, который впоследствии использовался на серийном истребителе МиГ-23. Третья – наличие переднего горизонтального оперения (ПГО или «дестабилизаторов») с размахом в 2,6 метра, при этом ПГО не имело механизма управления. На дозвуковых скоростях полета истребителя переднее горизонтальное оперение находилось в свободном флюгерном режиме, а на сверхзвуковых скоростях полета при М>1,5 оно фиксировалось параллельно строительной горизонтали истребителя, что позволяло сдвинуть фокус машины вперед, компенсируя его смещение назад при переходе скорости звука. Данное решение позволяло повысить коэффициент подъемной силы более чем в 2 раза на скоростях, которые соответствовали или превышали М=1,5, и в 2 раза – на скоростях равных М=2,0. На скорости в 2 «маха» на высоте в 15 км. максимальная допустимая перегрузка должна была вырасти с 2,5 до 5,1, что являлось свидетельством улучшения маневренных качеств машины.

Еще одной новинкой истребителя Е-8 было то, что все топливные баки в фюзеляже были уже не резиновыми (вкладными) баками, как на всех существовавших до этого серийных модификациях МиГ-21. Новые баки входили в конструкцию самолета и в дальнейшем получили распространение на всех без исключения истребителях ОКБ «МиГ». В общей сложности экспериментальный истребитель Е-8 мог принять в свои баки – 5 фюзеляжных баков-отсеков, а также 4 крыльевых бака – 3200 литров топлива. Помимо этого на истребителе Е-8 была создана система сдува пограничного слоя с закрылков во время посадки.

Экспериментальные истребители серии Е (часть-2) Е-8 – опережающий время


Также на истребителе была смонтирован система спасения «СК», созданная в ОКБ А. И. Микояна. Но, если на первых серийных истребителях МиГ-21 в процессе катапультирования выход кресла из кабины пилота осуществлялся таким образом, что летчик защищался от встречного воздушного потока фонарем кабины, то на Е-8 фонарь уже не защищал пилота (он откидывался набок и сбрасывался отдельно). По этой причине катапультирование было ограничено скоростью в 800 км/ч.

Основные отличия истребителя Е-8 от МиГ-21ПФ:

- новая силовая установка на основе Р-21Ф-300 со всережимным двухстворчатым соплом;
- новые головная и хвостовая часть фюзеляжа, топливные баки самолета (впервые в практике ОКБ) были частью конструкции фюзеляжа;
- наличие плоского подфюзеляжного воздухозаборника с регулируемым вертикальным клином;
- хвостовое оперение и крыло с серийного истребителя МиГ-21ПФ с доработками под новый фюзеляж и стыковку с ним;
- фонарь козырькового типа с открытием в сторону, смонтировано сидение СК-3, система спасения пилота реализована без защиты фонарем кабины;
- установлено переднее горизонтальное оперение (дестабилизатор), горизонтальное оперение опущено на 150 мм;
- один тормозной щиток снизу;
- отклоняемый подфюзеляжный гребень;
- на пилоне под фюзеляжем мог устанавливаться 1 ПТБ общей емкостью в 600 л.

К сентябрю 1961 года проект нового истребителя Е-8 был полностью готов, но создатели комплекса С-23 не сумели вовремя передать для испытаний ни ракеты, ни РЛС, поэтому на Е-8 было решено временно установить обычную систему вооружения ЦД-30ТП, две серийные ракеты К-13 и инфракрасный визир «Самоцвет». Пушечное вооружение на экспериментальном истребителе предусмотрено не было. При этом истребитель начали обозначать, как МиГ-21М. Всего было собрано два летных экземпляра машины: в январе 1962 года был готов Е-8/1, а в мае того же года – Е-8/2.

Экспериментальные истребители серии Е (часть-2) Е-8 – опережающий время


На обоих прототипах вместо РЛС были смонтированы их габаритно-весовые макеты и КЗА. Первый полет истребителя Е-8/1 состоялся 17 апреля 1962 года, самолет поднял в воздух Г. К. Мосолов летчик-испытатель ОКБ-155. В этом и последующих испытательных полетах, помимо определения характеристик управляемости и устойчивости истребителя, снятия высотных и скоростных показателей, отрабатывался механизм ПГО, уточнялись алгоритмы управления воздухозаборником, а также решались другие задачи. В целом новая машина обнадеживала создателей. В то же время все портила ненадежность новой силовой установка. Практически в каждом полете фиксировались перегревы, помпажи и т.п. Не менее 6 раз двигатель истребителя самопроизвольно останавливался.

11 сентября 1962 года во время выполнения 40 полета истребитель Е-8/1 потерпел аварию и разбился в 60 км. юго-восточнее аэродрома ЛИИ. Двигатель истребителя разрушился на высоте 10 000 метров при скорости, которая соответствовала М=1,7. Осмотр обломков разбившейся машины показал, что причиной катастрофы стало разрушение диска 6-й ступени компрессора. Осколок данной ступени пробил корпус авиадвигателя и повредил топливный бак и обе гидросистемы, что привело к потере управления машиной и пожару. После этого осколок ударил по правому элерону, разрушив его и пустив самолет в спиральное падение. Летчик-испытатель Мосолов смог катапультироваться из перевернутого истребителя на высоте около 8 километров, повредив при этом ногу и руку. В момент приземления он был еще больше травмирован. Летчик был найден лишь через 2,5 часа после аварии и в тяжелом состоянии госпитализирован. Врачам с трудом удалось спасти летчику-испытателю жизнь.

Экспериментальные истребители серии Е (часть-2) Е-8 – опережающий время


29 июля 1962 года впервые поднялся в воздух Е-8/2, который пилотировал А. В. Федотов. К 4 сентября на данном истребителе было выполнено 13 испытательных полетов по снятию лётных характеристик с подвеской макетов ракет К-13, отработке силовой установки, исследованию тряски дестабилизатора. На самолете был достигнут практический потолок в 19 650 метров, а также максимальная скорость в 2050 км/ч на высоте в 15 000 метров. Однако после потери первого экземпляра истребителя полеты на Е-8/2 были прекращены. Через некоторое время из-за отсутствия надежности двигательной установки, а также из-за того, что зеркало новой РЛС «Сапфир» удалось значительно уменьшить и вписать в конус серийного истребителя МиГ-21, проект был закрыт. Долгое время после этого истребитель Е-8/2 простоял без дела на летной станции ОКБ в Жуковском, после чего был использован для проведения наземной отработки ряда элементов будущего истребителя МиГ-23.

Новый истребитель можно было довести до требуемого уровня надежности, но в тот момент времени в ОКБ уже полным ходом велась работа по проектированию совершенно нового истребителя МиГ-23, который оснащался крылом изменяемой стреловидности. В то же время фактически в самом начале 1960-х годов новый истребитель Е-8 мог стать машиной маневренного воздушного боя, аналогичной современным истребителям F-16 и МиГ-29

Тактико-технические характеристики Е-8:

Размеры: размах крыла – 7,15 м., длина – 16,9 м.
Площадь крыла – 23,12 кв. м.
Масса самолета нормальная взлетная – 6 800 кг., максимальная взлетная – 8200 кг.
Тип двигателя – ТРДФ Р-21Ф-300, тягой 7 200 кгс.
Максимальная скорость – 2230 км/ч. (М=2,1).
Практический потолок – 20 300 м.
Время набора высоты – 18 000 метров – 5,9 мин.
Вооружение: точки подвески – 2, УР воздух-воздух Р-3С или Р-23Т.
Экипаж – 1 человек.




Источник: http://topwar.ru/20554-eksperementalnye-istrebiteli-serii-e-chast-1-proroditeli-mig-21.html
